ADI-3型防爆在线原油水份仪

产品简介：
         ADI-3型防爆在线原油水份仪是全量程（0-100%),在线式原油含水分析仪，采用相敏技术，结合专业设计的双通道测量，多密度标定以及各种

特色探头， 对于原油，轻油，重油，苯，MTBE，煤焦油，沥青以及高含蜡原油等各种复杂液体，均可以给出相应的解决方案。

       ADI-3通过了国内防爆认证，防爆等级：Ex dII BT6，防护等级：IP66。

优势特点：
♦ 实时在线准确测量油中含水量。
♦ 双通道测量，三种测量模式，更好的针对低含水，全量程和高含水等不同范围的应用。
♦ 5 条密度标定曲线，更好的解决油品品种不同的应用工况。
♦ 多种检测探头， 针对轻油， 重油，稠油以及高含蜡煤焦油和沥青等复杂油品，配备专用探头，满足测量需求。
♦ 工业级芯片，专业设计，仪表工作长期可靠稳定。
♦ 专有的检测算法，灵活的标定， 具有12点标定，提高测量的准确性。
♦ 可测量流体温度高达 130ºC。
♦ 旁通，插入和流经式多种工艺连接方式，满足现场需求。
♦ 一体化设计，信号发生和分析均在一个防爆壳体内，抗各种现场干扰。
♦ 对被测液体的含盐量，密度，粘度和流速不敏感。
工作原理：
油水混合液（两相液体） 的电气特性， 其中水的介电常数（68-80） 和纯油的介电常数（2.5） 存在很大差距， 根据这一特性，通过检验油水混合

液电特性的变化， 来检测油和水的比例。

给混合液体发送一个正弦振荡信号， 信号通过被测液体后， 根据油和水比例的不同， 会引起振荡信号相位及幅度的变化， 在含水范围比较小

（油包水时），相位变化明显， 在高含水范围（水包油时）， 幅度变化明显， 在仪表的信号接收端， 检测这个信号的相位和幅度变化， 根据相敏

和幅度模型，加上温度补偿，从而得出含水的百分比， 实现油中含水的全量程（0-100%）精确稳定测量。

ADI 系列含水仪表精度不受介质粘度、 密度、 温度、压力等因素的影响。传感器对碳氢化合物不敏感，不粘连，可长期稳定工作。

应用领域：
● 原油和成品油输油管道；
● 原油脱水，电脱盐监控；
● 油罐车装卸油计量监控系统；
● 油轮装卸油中含水监控；
● 煤焦油，高含蜡油含水在线检测；
● 三项分离器油水界面监测控制；
● 电脱盐监测，大罐自动排水监测；
● 炼油厂，石化厂进油计量；
● 乙二醇/水混合液，水/无机物质混合液；

技术参数：
测量范围和精度
测量量程：        0-5%    0-10%    0-倒相点   0-100%    70-100%
测量精度：        ±0.1%   ±0.2%      ±0.5%      ±2%       ±1%
分 辨  率：        0.01%    0.01%      0.10%      0.10%     0.10%
温度传感器：    数字传感器
温度补偿范围： 高至 130℃
材       质：        316 不锈钢
最大工作压力： 144kg/cm³
最大流体温度： 130℃
电子部件：         -20℃ ~ 80℃
电气接口：         1/2 NPT(内螺纹）
电源需求：         24VDC，3W
防爆等级：         Ex dII BT6，zone 1，IP66
防腐等级：         NACE MR¬0175 使用酸性液体
信号输出：         4-20mA，MODBUS RS-485
继电器触点：      24VDC@1A
外壳材质：         铝或316不锈钢
流       量：         10m³每小时以上
方       向：         优先水平方向（避免水和气）
管道直径：         3〃及以上

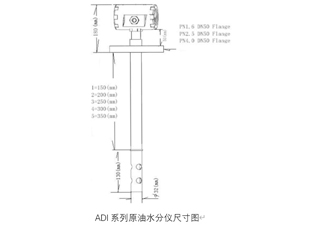

探头长度：         130mm 标准
工艺连接：         1/2〃NPT， 2〃 至 8〃 法兰连接– 150 至 1500 ANSI 或PN 标准

典型安装：
1.管道安装                             2.连通器安装                          3.储液罐直插式安装
