XS-8088隔爆型在线离子监测计-美国ECD

XS-8088隔爆型在线离子监测计-美国ECD

产品详情

制造商:美国ECD
型    号:XS-8088
 X80通用变送器原理:

X80通用变送器是单通道或双通道设计的变送器可用于在工业环境中连续测量pH,ORP,离子,溶解氧,浊度,电导率或电阻率。X80型通用变送器可与任何ECD 品牌S88或S80型智能传感器配合使用进行数字通信,并自动配置成对应传感器所检测的参数。 例如将S88型电导率传感器接入X80型通用变送器中,它将自动配置为电导率变送器。 不再需要开发多种变送器类型。一台X80型变送器即可自动配置为所要测定的任何参数值。
特征:
1.  通用变送器:单通道或双通道都可测量pH,ORP,DO,离子,浊度,氯,电导率或电阻率
2.  危险场所通过认证
3.  图形LCD显示以及直观的菜单结构:轻松导航
4.  与ECD厂家出厂前校准后的数字智能传感器联合使用,并储存数据。
5.  输出信号:4-20 mA 以及MODBUS RTU或者HART®输出,灵活配置输出信号
6.  坚固耐用的316型不锈钢外壳
显示:
X80型通用变送器具有易于查看的大型LCD显示屏。 回路供电显示屏是一个灰色背景上显示黑色字体,而24VDC供电显示屏是白色背景上显示蓝色字体。

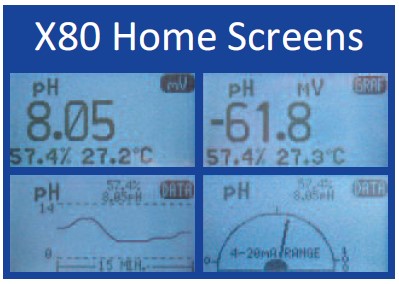

X80型通用变送器具有三个易于切换的显示屏幕:数据屏幕,毫伏屏幕和图形显示屏幕。(双通道中有六个显示屏幕)。数字显示屏幕显示测量类型,单
位,4-20 mA通道%毫安输出以及温度。 mV显示屏幕显示测量类型,传感器原始毫伏信号,4-20 mA通道%毫安输出以及温度。 图形显示屏幕显示测量
类型,单位和代表%毫安输出的图形。 其中有三种图形可选择显示趋势线,条形图或量规。 通电/断电时报警继电器的状态显示在变送器上。


菜单:
菜单的导航通过磁性开关完成。 软键显示与每个按钮关联的功能。 两次按任意一个按钮在2秒钟内可激活Model X80的软键菜单。 主要的选择内容有校准
菜单,配置菜单,信息屏幕和模拟菜单。
校准:
S88型传感器出厂时已完成校准。 如需现场校准可通过在X80型通用变送器上易于执行。 校准菜单包括自动校准功能,两点校准,标准化校准,单点校准或
手动校准(先前已确定数值)
配置:
配置菜单包括X80型通用变送器显示、输出功能、接入的S88型传感器的特性。 显示屏幕包括保留功能,图形显示样式,背光和对比度调节,命名变送器的
标签,密码保护和默认出厂设置。 信号输出包括设置MODBUS或HART®输出,4-20 mA故障设置以及配置报警继电器。
信息:
信息屏幕提供X80通用变送器以及S88智能传感器信息。 X80变送器屏幕显示名称,电源,序列号,固件版本和输出设置。 S88传感器屏幕显示名称,部件号,
序列号以及校准数据。
模拟输出:
模拟菜单允许模拟输入和输出信号。 输出信号可通过输入4-20 mA数值轻松测试出或者使每个继电器接电或断电。 信号配置在4-20 mA范围内,例如,从0 pH
到14 pH,然后回到0 pH,即产生一个4-20 mA输出。 周期和持续时间可调,为每个人留出足够的时间步行到控制室以验证输出。
电源和输出:
X80型通用型变送器可作为回路供电变送器或24VDC供电的变送器。 回路供电具有4-20 mA输出带有可选的HART®输出。24VDC供电标配4-20mA的电流输出
或MODBUS RTU输出或可选的HART®输出。 24VDC供电变送器还提供3个可配置的报警继电器作为报警继电器(设定点),定时继电器或故障继电器。
X80通用变送器技术参数
材料:电抛光316 不锈钢
安装:2 x M4(3⁄16英寸)和3 x¾英寸 FNPT
环境条件:
室内温度-20°C-70°C
储存温度-30°C-85°C
相对湿度0 – 90%NC
显示:
128 x 64像素(2.75英寸x 1.5英寸)LCD,
回路供电:灰色背景,黑色字体
24VDC供电:白色背景,蓝色字体
电源:
第一种:回路供电,24 VDC,600Ω最大负载(18-36VDC @ 35 mW 最小)
第二种:24 VDC(18-36 VDC @250 mW最小)
输出信号:
单通道: 4-20 mA
双通道:4-20 mA &Modbus RTU(标准)HART®(可选)
报警继电器(可选)三个SPDT,1C,250 VAC,3 Amp最大电阻继电器, 用户可配置为高/低或故障警报
运输:
尺寸:8英寸x 8英寸x 5英寸(20.5 x 20.5 x 12.7厘米)
重量:316不锈钢,8.0磅 (3.65公斤)

S88智能传感器原理:
S88型智能传感器主要用于与X80型通用变送器连接。其传感器类型、序列号及校准记录都一起存储在传感器的存储器中。 S88型传感器在出厂前已完成校准,
可与X80型通用变送器连接后直接使用。 S88型传感器具有防水性能,内部用环氧树脂密封在¾英寸的内外径外壳。 S88型传感器使用经过相同防爆领域认证,
且内部电极易于更换。

S88智能传感器技术参数:
测量范围:
pH  值:    -1.00-15.00 pH
O R P:    -1500-+1500 mV
离   子:    000.1- 999.9,单位:ppb,ppm,ppt
溶解氧:   000.1-999.9,单位:ppb,ppm,%SAT,mg/L
电导率:   0.000-2.000,单位:μS,mS,S
电阻率:   0.0001-50.00MΩ
浊    度:   0-4000,单位: NTU, FNU, mg/L,ppm,%固体
氯:        (游离态或总氯) ppb, ppm
温   度:    -30℃-140℃

S88离子选择电极具体规格参数:

产品编号类型测量范围pH范围温度范围
2005083铵根离子0.05-18000 ppm2-10 pH0-40℃
2005062溴离子1-80000 ppm2-12 pH0-50℃
2005140镉离子0.1-11200 ppm3-9 pH0-80℃
2005143钙离子0.1-40000 ppm2.5-10 pH0-40℃
2005008氯离子2-35000 ppm2-12 pH0-50℃
2005142氰离子0.1-260 ppm11-13 pH0-80℃
2005058铜离子1.0 ppb-6300 ppm2-6 pH0-80℃
2005163氟离子0.02-2000 ppm5-8 pH0-80℃
2005141铅离子2.0-20700 ppm4-8 pH0-80℃
2005086硝酸根离子0.1-1000 ppm2-12 pH0-40℃
2005161亚硝酸根离子0.5-500 ppm4.5-8 pH0-40℃
2005034钾离子0.1-40000 ppm2-12 pH0-40℃
2005031钠离子0.2-23000 ppm2-14 pH0-80℃
2005122硫离子0.01-32000 ppm11-14 pH0-80℃
2005016银离子0.1-107000 ppm2-14 pH0-80℃
危险场所认证:

ATEX防爆认证:认证编号:ITS16ATEX101458X
IECEx防爆电气产品认证:认证编号:ETL 16.0049X

X80通用变送器:CE认证0359
ATEX防爆等级:Ex II 2 G Ex db mb [ia IIC Ga] IIC T4 Gb
X80通用变送器适用于在危险场所,1区场所,Ex db mb Gb等级,安装环境-20°C ~55℃

S88传感器:CE认证0359
ATEX防爆等级:Ex II 2 G Ex ia IIC T4 Ga
S88智能传感器适用于危险场所,0区场所,Ex ia Ga等级,安装环境-20℃~85℃

CSA认证的防爆外壳:
X80通用变送器外壳:等级 I,1区场所,Ex d IIB + H2,IP68

FM认证的防爆外壳:
X80通用变送器外壳:等级I,DIV 1,B,C和D组,等级II,DIV 1,E,F和G组,等级III,DIV 1 NEMA 4X,IP66
