XTK-700P型顺磁氧纯度分析仪

产品简介：
XTK-700P顺磁氧纯度分析仪采用5.6” TFT智能LCD触摸屏显示，仪器携带方便，操作简单。采用英国进口长寿命压力机械顺磁氧

(机械哑铃式)传感器，结合新型单片机技术研发而成的便携式顺磁氧气纯度分析仪，直接测量O2气体的高纯体积浓度，精确度高，

可靠性好。内置抽气泵，开机自动空气校准零点。

工作原理：
XTK-700P型顺磁氧纯度分析仪利用氧气具有顺磁性这一物理特性，是进行高纯度氧浓度检测的理想仪器。

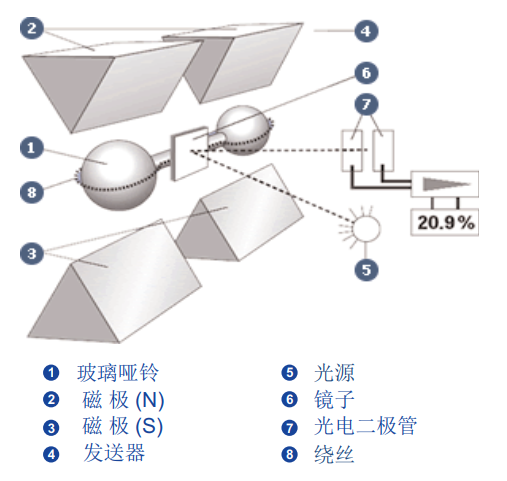

如图：传感器气室内的两个磁性之间，安装了连个充满氮气的玻璃球（俗称“哑铃”），他们固定在一个可以转动的同轴支架上。被测气体

中的氧气会被吸入磁场，产生对球体的作用力，从而对转轴产生一个力矩，这个力矩大小和氧气的含量具有线性关系。
首先，通入氮气获得支架零点。支架中间的镜子可以把光源反射到光电传感器上，读出支架的偏转位移，传感器将信号反馈到支架周围的线

圈。这个反馈信号有两个目的。

第一，当氧气进入传感器，对支架产生扭矩，光电传感器将信号反馈到线圈，产生一个反馈电流，线圈在电流作用下对支架产生一个恢复原来

平衡的扭矩。反馈电流的大小与被测气体的体积磁化率成正比，因此，通过计算，直接形成与氧气分压的比例关系。这样氧气含量就可以通过

测量反馈电流大小来精确得知。

第二，这个电磁反馈使支架更加“稳固”，因为增加了固有频率，使得支架能快速从震动中恢复平稳。

优势特点：
● 满量程的精确度优于1%
● 集成过滤，抽气泵等为一体的设计
● 接触气体部件耐腐蚀
● 传感器单元温度控制
● 响应快速
● 长时间测量的稳定性好
● 控制单元集成强大的电子处理组件
